浩通空氣能熱泵系統組成

　　浩通空氣能熱泵中央熱水系統一般由空氣能熱泵熱水機組、保溫水箱、水泵及相應的管道閥門等部分組成。而空氣能熱泵熱水機組一般由壓縮機、水側換熱器、空氣側換熱器、節流裝置、低壓儲液罐、水路調節閥等部分組成。

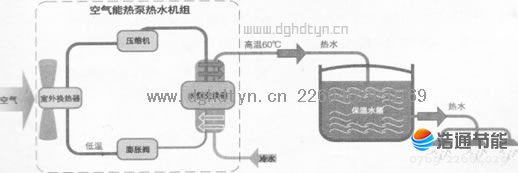

　　浩通空氣能熱泵系統簡圖

　　浩通空氣能熱泵系統工作原理

　　根據逆卡諾循環基本原理：

　　☆低溫低壓制冷劑經膨脹機構節流降壓后，進入空氣交換機中蒸發吸熱，從空氣中吸收大量的熱量Q2;

　　☆蒸發吸熱后的制冷劑以氣態形式進入壓縮機，被壓縮后，變成高溫高壓的制冷劑(此時制冷劑中所蘊藏的熱量分為兩部分：一部分是從空氣中吸收的熱量Q2，一部分是輸入壓縮機中的電能在壓縮制冷劑時轉化成的熱量Q1;

　　☆被壓縮后的高溫高壓制冷劑進入熱交換器，將其所含熱量(QI+Q2)釋放給進入熱換熱器中的冷水，冷水被加熱到60℃直接進入保溫水箱儲存起來供用戶使用;

　　☆放熱后的制冷劑以液態形式進入膨脹機構，節流降壓.…….如此不間斷進行循環。

　　冷水獲得的熱量Q3=制冷劑從空氣中吸收的熱量Q2+驅動壓縮機的電能轉化成的熱量Q1， 在標準工況下：Q2=3.6Q1，即消耗1份電能，得到4.6份的熱量。
