東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程概圖

東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程熱泵冷氣利用

東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程中的熱泵主機安裝示意圖

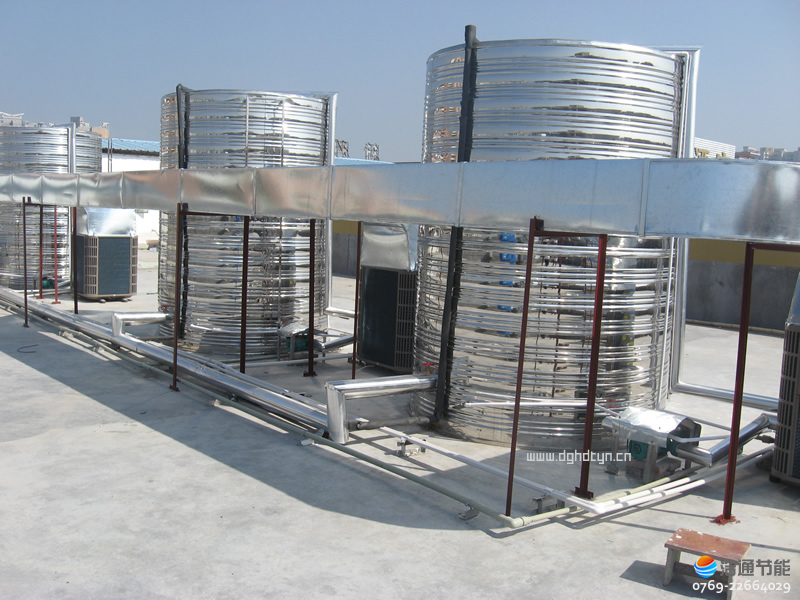

東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程中7個保溫水箱安裝效果圖

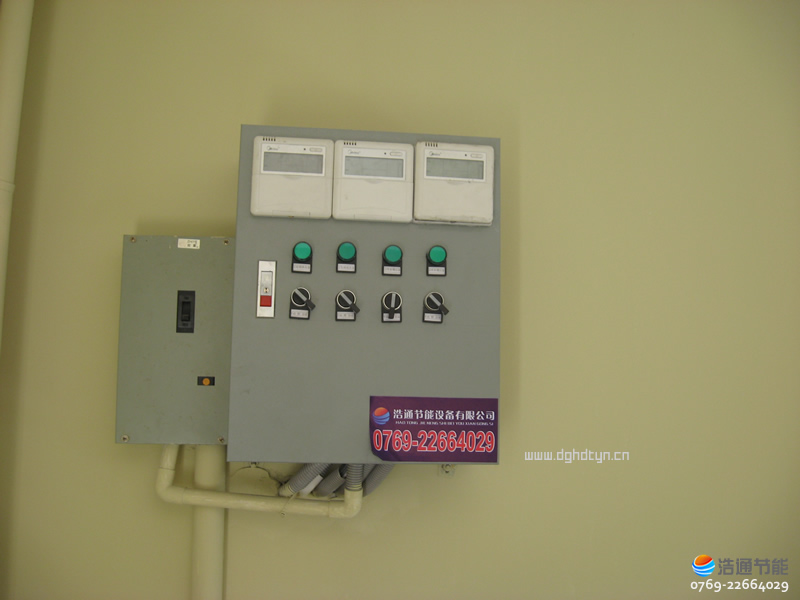

東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程整個控制系統控制箱

　　東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程價格一覽表及說明

序號	項目	方案配置	工程總價 (不含稅價)
1	現有4臺舊空氣能更換成4臺美的RSJ-380/S-820（10P）空氣能熱水器	美的RSJ-380/S-820高溫直熱+循環熱水機4臺，及相關配套設施。保溫水箱利用現有	￥元

　　東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程說明：
　　1、本報價為中央熱水系統全包工程價，含材料費、運費、安裝費、培訓費、設計費等全部甲方要求內容。
　　2、工程內容包括：熱泵機組、儲熱水箱及底座、循環裝置、熱水管、冷水管、各項支承基礎、全自動控制裝置等甲方要求項目。
　　3、本方案預算不包含電控箱前電源線及樓層冷熱水管道。
　　4、熱泵熱水機組采用廣東美的中央空調設備有限公司生產的RSJ-380/S-820型熱泵熱水器。
　　5、所有水泵均選用德國威樂、廣東凌霄水泵。
　　6、系統符合環保、消防要求，具備漏電保護裝置。
　　7、系統全自動控制兼人工控制，具備自動進補冷水、全天候定溫供熱水功能。
　　8、熱泵熱水器系統安裝不損壞樓面，利用底座來分散其重量，以滿足樓層承載能力。
　　9、不銹鋼板采用日本304/2B;儀表選用國產或進口優質產品。

　　東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程方案設計
　　一、美的空氣能熱泵熱水系統設計室外計算參數:
　　1、夏季室外計算干球溫度:24℃，夏季室外計算濕球溫度:18℃;
　　2、冬季室外計算干球溫度:7℃，冬季室外計算干球溫度:6℃;
　　3、東莞氣象參數：
　　全年平均氣溫------------------------------------23.3℃;
　　夏季最高氣溫(7、8月)--------------------------36.6℃;
　　冬季最低氣溫(1月)-----------------------------5℃;
　　4、東莞自來水最低溫度為7℃，年平均自來水溫度20℃。
　　二、東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程設計依據：
　　1.《給排水設計手冊》中國建筑工業出版社，1988年第一版。
　　2.《采暖與衛生工程施工及驗收規范》GBJ242--82
　　3.《建筑采暖衛生與煤氣工程質量檢驗評定標準》GBJ302--88
　　4.《工業管道工程施工及驗收規范》GBJ50235—97
　　5.《安裝工程質量檢驗評定手冊》1990年第一版。
　　6.《管道工程安裝手冊》1987年第一版。
　　三、東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程方案

設計參數 項目?jī)?nèi)容	員工宿舍
	空氣能熱水機
用水方式	桶提用水
用水人數	1000人
人均用熱水量	40KG/人
用水時間	定時供熱水
日用熱水量	40噸
主機配置	美的RSJ-380/S-820高溫直熱循環熱水機4臺
保溫水箱配置	現有不銹鋼保溫水箱7個共40噸

　　三、東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程主要材料說明
　　1、 水箱(包括水箱、保溫、水箱支架等)

序 號	項目名稱	規格或型號	品牌或材質
1	熱水箱	8m3	內δ0.8㎜進口304/2B不銹鋼制作
2	保溫		50㎜聚鞍酯發泡保溫

　　2、 補水裝置

序 號	項目名稱	規格或型號	品牌或材質
1	缺水保護自動液位控制器	EV3	中美合資深圳華麗電器產品

　　3、 電控裝置(包括漏電開關、溫度控制器、交流接觸器等)

序 號	項目名稱	規格或型號	品牌或材質
1	漏電開關	DZ47CE-63-40	正泰電器產品
2	微電腦二路時控開關	LT233A	中美合資深圳華麗電器產品
3	交流接觸器	CJX系列	正泰電器產品
4	微電腦溫度控制器	LC-200A	中美合資深圳華麗電器產品
5	指示燈	Φ25	長江電器產品
6	按鈕開關	Φ25	日本松下產品
7	選擇開關	Φ25	日本松下產品

　　4、 管道及保溫

序 號	項目名稱	規格或型號	品牌或材質
1	管道		聯深牌優質PP-R管
2	管件		聯深牌優質PP-R管件
3	閥門		寧波產銅閥門
4	管道保溫	EPS	聚氨脂泡沫管套保溫、δ0.2mm高光潔度鋁合金外包裝

　　5、 熱泵熱水器

序 號	項目名稱	規格或型號	品牌或材質
1	熱泵熱水器	RSJ-380/S-820高溫直熱循環熱水機	美的

　　東莞嘉盛照明科技有限公司(瑩輝集團)40噸空氣能熱水工程設備造價
　　一、空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	高溫直熱+循環式機組	美的	佛山	臺	4
1	規格:RSJ-380/S-820
2	功率:8.7KW、電壓:380V
3	產水量:1000L/小時
4	48℃～60℃可調節范圍
<二>	主機支架、防震墊	水泥基礎、橡膠		套	4
<三>	DN32 Y型過濾器（黃銅）	正通	溫州	套	4
1	過濾冷水中雜質
<四>	現有保溫水箱保溫			個	7	0	0	現有
<五>	熱泵冷水增壓泵（25GD-30）	凌霄	廣東	臺	4
1	額定揚程:30M							國家免檢產品
2	額定流量:11.4M3/H
3	功率：0.5KW
<六>	熱泵保溫循環泵32GD-20	凌霄	廣東	臺	4
1	額定揚程:20M
2	額定流量:11.4M3/H
3	功率：0.75KW
<七>	水泵減震坐墊			套	8			橡膠
<八>	水泵防雨帽子			個	8			鍍鋅板
<九>	電線及線管							主機與控制箱間連接
1	6芯屏蔽線			卷	1			民興牌國標優質銅芯線
2	6平方電線			卷	4
3	2.5平方線			卷	3
4	1平方線			卷	3
5	PVC線管、管件			批	1			聯深牌
<十>	主電源線（10平方線）			米	0	0	0	一樓配電箱到頂樓現有
<十一>	智能控制系統	浩通	東莞	套	2			控制器：具備有效的數字顯示，具有定時、溫度、水位、水壓 回水全自動控制，且有漏電、超溫、缺水等保護裝置
設備造價小計

　　二、空氣能設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	熱水管(PP-R)
1	Φ40	聯深	廣東	米	60			主機與水箱間連接管及樓面供冷熱水管道
2	Φ32	聯深	廣東	米	40
<二>	PP-R管件、閥件	聯深	廣東	項	1			彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<三>	管道保溫（）							25㎝EPS保溫管套，發光鋁皮包裝
1	Φ40	聯深	廣東	米	60
2	Φ32	聯深	廣東	米	40
<四>	排氣閥、溫度表、壓力表	紅旗	天津	套	4
<五>	DN25-DN32止回閥			個	8
<六>	五金雜件			項	1
<七>	吊裝費			項	1
<八>	工程安裝運輸費			項	1
熱泵設備連接管道小計

　　工程造價總計：￥0元
　　大寫：人民幣元整
　　說明:

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
