一、“天孜”平板太陽能集熱器板芯特點

　　1、采用超聲波焊接、銅鋁壓延工藝，板管完美結合，焊縫少，強度高，承壓能力強。

　　2、采用銅質流道，與采用其他流道相比(如鋁、不銹鋼)具有良好的耐腐蝕能力。

　　3、特制吸熱鍍層，壽命長，不脫落，可將太陽能在最短的時間內轉變成熱能。

　　二、“天孜”平板太陽能集熱器板芯分類

　　大的分類：1、銅鋁板芯　　2、全銅板芯

　　1、銅鋁板芯又可分為：銅鋁復合板芯、銅鋁超聲波板芯

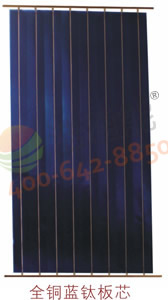

　　2、全銅板芯又可分為：全銅黑鉻板芯、全銅藍鈦板芯。

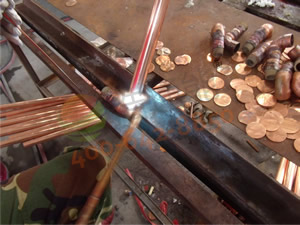

　　三、“天孜”平板太陽能集熱器生產線——整板超聲波焊接板芯

　　整板超聲波焊接板芯、生產專業、設備先進、資歷雄厚、工藝獨特、產品先進

　　1、產品特點：

　　（1）采用整體金屬板作集熱基板，熱傳遞速度更快、效率更高。

　　（2）采用整板鍍膜技術，膜層更穩定、吸熱效率更高。

　　（3）膜層顏色均勻，外觀更顯完美、高檔超聲波焊接工藝，板管完美結合。

　　2、工藝介紹：

　　整板焊接/整板鍍膜是一項新研發的太陽能平板集熱器板芯生產工藝，摒棄了傳統板芯由多條相互獨立翅片結合而成的工藝，采用一整片或二片大面積的整體鋁板或紫銅作吸熱基板，由于吸熱板為一個整體，它比傳統的板芯有更高的熱傳導速度和熱轉換效率，性能表現更為突出。在吸熱涂層上，整板鍍膜板芯應用了整板真空鍍膜技術，膜層均勻覆蓋了包括集管在內的全部吸熱體表面，使板芯整個吸收面膜層的顏色均勻，渾然一體。

　　采用整板焊接/整板鍍膜集熱板芯的集熱器不但效率更高，而且外觀更顯完美、高檔，為太陽能與建筑的完美結合提供了更好的解決方案。

　　“天孜”平板太陽能集熱器板芯產品技術參數

項目	說明
尺寸	長度1922mm，寬度1060mm，流道直徑10mm 主管直徑：22mm/25mm（板芯尺寸要求可根據要求特制）
材料	銅鋁，全銅
吸熱膜層	陽極氧化膜、黑鉻鍍層、國產藍膜、德國藍膜
膜層參數	陽極氧化膜
陽極氧化膜	吸收率≥95%±2%，發射率≤18%±2%
黑鉻鍍層	吸收率≥95%±2%，發射率≤9%±2%
國產藍膜	吸收率≥95%±2%，發射率≤7%±2%
德國藍膜	吸收率≥95%±2%，發射率≤4%±2%
膜層顏色	黑色：陽極氧化膜、黑鉻鍍層 藍色：國產藍膜、德國藍鈦

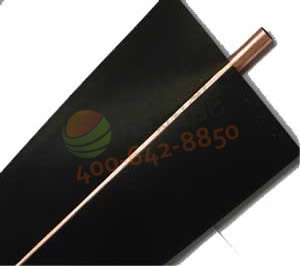

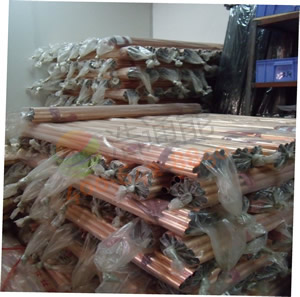

　　一、“天孜”平板太陽能集熱器板芯半成品及成品展示

　

 　

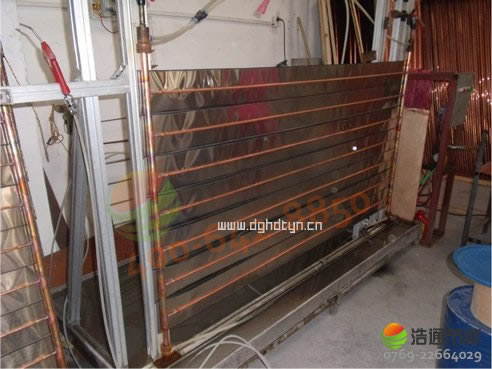

　　二、“天孜”平板太陽能集熱器生產線圖解

　

　
