一、太陽能熱水器電磁閥簡介

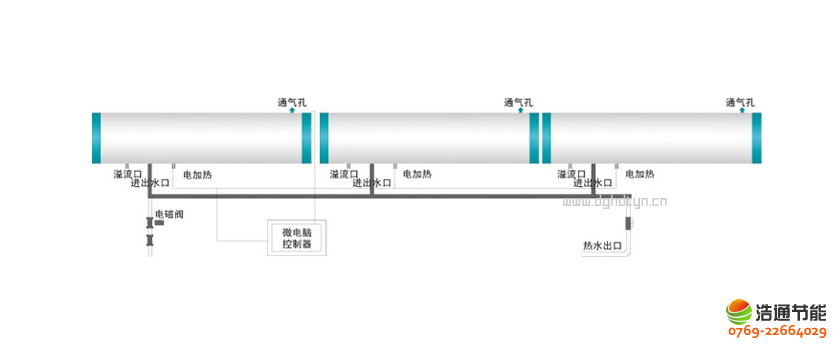

　　太陽能熱水器電磁閥就好比是一個開關，當傳感器檢測到箱體內水位低于設定水位時，主板就會為電磁閥提供+12V電壓，當電磁閥線圈得到此電壓時，電磁閥打開，為太陽能上水，當傳感器檢測到水箱內的水位達到設定水位時，主板就會停止給電磁閥供電，電磁閥關閉，上水停止。

　　二、太陽能熱水器電磁閥工作原理

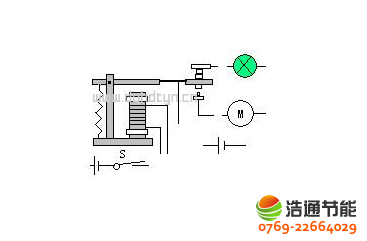

　　太陽能電磁閥控制熱水器加水的原理用通俗的工程語言來說就是，一個自動上水的控制電路很簡單，可以在太陽能加個液位電極(用鍍鋅圓鋼或不銹鋼都可以)，在兩根電極上串接上24VDC電源正極，外接一個24VDC繼電器，用繼電器控制電磁閥。

　　兩根電極一長(下限)一短(上限)，當水位在下限時，也就是水沒有漫過長電極，繼電器不得電，電磁閥打開上水。當水位上升到上限兩根電極通過水導通，繼電器得電，電磁閥關閉，停止上水。還有你可以用浮子開關控制自動上水，這樣電路簡便，只要將電源串在浮子開關上，通過開關控制繼電器，再由繼電器控制電磁閥。原理水面達到上限浮子開關斷開，繼電器失電斷開電磁閥，下限浮子開關接通繼電器得電接通電磁閥。

　　三、太陽能熱水器電磁閥選型標準

　　太陽能熱水器電磁閥選型應遵循依次選擇：安全性、適用性、可靠性、經濟性四項原則。

　　(一)安全性：不注意安全就會產生災難!

　　1.腐蝕性介質：宜選用塑料王電磁閥和全不銹鋼;對于強腐蝕的介質必須選用隔離膜片式。例CD-F. Z3CF。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。

　　2.爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。

　　3.電磁閥公稱壓力應超過管內最高工作壓力。

　　(二)適用性：不適用等于花錢買廢物，還要添麻煩!

　　1.介質特性

　　1.1質氣，液態或混合狀態分別選用不同品種的電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體， ZQDF—2(或-3)用于蒸汽，否則易引起誤動作。ZDF系列多功能電磁閥則可通通于氣.液體。最好訂時告明介質狀態，安裝用戶就不必再調式。

　　1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。

　　1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能電磁閥作特殊訂貨。通徑小于15mm訂高粘度電磁閥。

　　1.4介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式電磁閥作例如CD—P。

　　1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。

　　1.6介質溫度應選在電磁閥允許范圍之內。

　　2.管道參數

　　2.1根據介質流向要求及管道連接方式選擇閥門通口及型號。例如，用于一條管道向兩條管道切換的，小通徑的選CA5和Z3F，中等或大通徑請選ZDF—Z1/2。又如控制兩條管道匯流的，請選ZDF—Z2/1等。

　　2.2根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。請注意有的廠家未標有Kv值，往往閥孔尺寸小于接口管徑，切不可貪圖價低而誤事。

　　2.3工作壓差

　　最低工作壓差在0.04Mpa以上是可選用間接先導式;最低工作壓差接近或小于零的必須選用直動式或分步直接式。

　　3.環境條件

　　3.1環境的最高和最低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。

　　3.2環境中相對濕度高及有水滴雨淋等場合，應選防水電磁閥

　　3.3環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用電磁閥。

　　3.4在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕

　　3.5環境空間若受限制，請選用多功能電磁閥，因其省去了旁路及三只手動閥且便于在線維修。

　　4.電源條件

　　4. 1根據供電電源種類，分別選用交流和直流電磁閥。一般來說交流電源取用方便。

　　4.2電壓規格用盡量優先選用AC220V.DC24V。

　　4.3電源電壓波動通常交流選用+%10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求。

　　4.4應根據電源容量選擇額定電流和消耗功率。須注意交流起動時VA值較高，在容量不足時應優先選用間接導式電磁閥。

　　5.控制精度

　　5.1普通電磁閥只有開、關兩個位置，在控制精度要求高和參數要求平穩時請選用多位電磁閥;Z3CF三位常開電磁閥，具有微啟，全開和關閉三種流量;

　　ZDF—Z1/1組合多功能電磁閥具有全開、大開、小開、全開四種流量。

　　5.2動作時間：指電信號接通或切斷至主閥動作完成時間，只有本公司專利產品多功能電磁閥可對開啟和關閉時間分別調節，不僅可滿足控制精度要求，還可防止水錘破壞。

　　5.3泄漏量

　　樣本上給出的泄漏量數值為常用經濟等級，若嫌偏高，請作特殊訂貨。

　　(三)可靠性：不可靠將會損害整個系統!

　　1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。

　　2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。本公司常規產品均為長期工作制，即線圈允許長期通電工作。 · 中國建材網-建材對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又 很大時，可作特殊訂貨以降低功耗。

　　3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源聽優選交流。

　　4、動作可靠性

　　嚴格地來說此項試驗尚未正式列入我國電磁閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。

　　(四)經濟性：不經濟就是對資金、精力乃至生命的浪費

　　它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的 經濟。

　　經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。

　　更重要的是，一只電磁閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜而錯選早造成損害群是巨大的。

　　總之，經濟性不單指產品價格，而是產品的性能價格比綜合費用價格比。

　　電磁閥選型應遵循安全性、適用性、可靠性、經濟性四項原則依次選

　　三、太陽能熱水器電磁閥安裝注意事項

　　太陽能電磁閥的作用是使管道中的止回或定向流動，電磁閥在給太陽能熱水器上水的時候它就打開，讓冷水進入水箱當中，當停止上水的時候電磁閥就關閉了，那么太陽能水箱中水就不能通過電磁閥倒流回冷水管里。如果當使用熱水器里的水的時候，電磁閥依然是關閉的，那么水就只能流到放熱水的管道里而不能流到冷水管里。通常來說電磁閥和太陽能儀表是搭配使用的，應該是全自動控制的，所以在試用太陽能熱水器的時候是不需要去單獨控制電磁閥的。

　　太陽能電磁閥分為有壓和無壓兩種，如果冷水水壓比較小的話最好是選擇無壓閥，否則電磁閥可能打不開，就不能正常上水;如果水水壓較大的話，就選擇有壓閥，否則電磁閥可能不能止回，也就是說熱水器里的水可能會倒流到冷水管當中或者電磁閥無法關閉，造成熱水器溫度升不上去。

　　四、太陽能熱水器電磁閥性能檢測方法

　　本測試方法適用于各型號、規格的太陽能熱水器電磁閥

　　1、太陽能熱水器電磁閥測試用儀器、設施

　　A. 電氣安全參數測試儀 高壓：0～5000 V、絕緣電阻：> 100 MΩ(500V)

　　B. 萬用電表

　　C. 調壓器

　　D. 秒表

　　E. 流量、泄漏測試臺 壓力： 0 ～ 2 Mpa 流量： 0 ～ 20 L/Min

　　2、太陽能熱水器電磁閥檢測項目及方法

　　A. 外觀目測：整體尺寸符合要求，零、部件齊全，金屬零件表面無銹蝕、鑄造砂孔等明顯缺陷;塑料零件表面無開裂和變形，裹覆層不應有露底、裂紋及明顯的氣泡、縮孔;標志清晰。

　　B. 線圈電阻：用萬用表電阻檔測量線圈電阻，正常值為 5±5% KΩ

　　C. 啟動：通過調壓器在線圈兩端施加電壓為187V，頻率為50Hz的試驗電壓，水壓為0.8Mpa時,上水電磁閥應能可靠啟動和關閉。

　　D. 流量：將電磁閥按標記方向接在流量、泄漏試驗臺上，在0.1MPa的水壓下，施 加額定電壓，持續1分鐘，流量應大于8 L/Min;在0.02MPa的水壓下，施加額定電壓，持續1分鐘，流量應大于3 L/Min。

　　E. 耐水壓：將電磁閥按標記方向接在流量、泄漏試驗臺上，關閉開閥電源，施加0.6 Mpa的水壓，持續5分鐘，電磁閥除出水口外，無任何滲漏、泄漏現象，施加0.02Mpa的水壓, 持續1分鐘，無任何滲漏現象，出水口泄漏量小于0.1毫升。 l 將電磁閥反方向接在流量、泄漏試驗臺上，關閉開閥電源，施加0.003 Mpa 的水壓，持續5分鐘，電磁閥應無任何滲漏、泄漏現象。

　　F. 絕緣電阻：用500V兆歐表或誤差不大于±5%的絕緣電阻測試儀，測試導電部分與外露非帶電金屬部分之間絕緣電阻應大于100 MΩ。

　　G. 電氣強度：用電氣安全參數測試儀，在電磁閥導電部分與非帶電金屬部分之間施加50Hz、 2500±5%V的交流電壓，持續1分鐘，應無閃絡或擊穿現象。

　　H. 浸水：把電磁閥放在水深為10±1 ㎝，水溫為20±10 ℃的水箱中，浸8小時;取出后擦干表面水珠，放置2小時后測量其絕緣電阻應大于2 MΩ。

　　五、太陽能熱水器電磁閥維護與保養

　　太陽能熱水器電磁閥應安裝在室內易維修及避免造成其他連帶損失的區域，注意防凍、防曬，以防止閥體凍裂老化，縮短使用壽命，安裝電磁閥時，電磁閥的線圈應朝上，禁止用扳手等工具作用于線圈及塑料部位，電磁閥兩端接口管道應保持在同一直線上，切勿兩接口上下錯位時強行安裝，以保證電磁閥在安裝時不受損壞，應保證安裝好的電磁閥不受管道錯位扭力作用。安裝好電磁閥后，應作通電檢測。
